Following a Design Process
El proceso recién descrito sigue un proceso de ciclo de vida bien conocido de Cisco que se aplica tanto a redes simples como a redes muy grandes y complejas. El proceso PPDIOO se nombra a partir de la primera letra de sus seis fases: Preparar, Planificar, Diseñar, Implementar, Operar, Optimizar.
Como ilustra la parte izquierda de la Figura PPDIOO comienza con la fase de Preparación, donde una organización generalmente determina un caso de negocio y un diseño de alto nivel para una nueva red.
La fase de Planificación, que implica examinar detalles sobre el sitio, determinar cualquier red existente que deba actualizarse o migrarse, e identificar un conjunto de requisitos de red. La fase de Planificación conduce a la fase de Diseño, donde se desarrolla una especificación de diseño de red detallada. El diseño detallado generalmente especifica el equipo y las características necesarias para proporcionar el nivel adecuado de disponibilidad, fiabilidad, escalabilidad, rendimiento y seguridad para apoyar las operaciones comerciales.
Una vez que se produce un diseño detallado, puede comenzar la fase de Implementación y la red puede construirse de acuerdo con las especificaciones del diseño. Esto es seguido por la fase de Operación, donde la implementación de la red se pone en producción y se mantiene y monitorea diariamente. Cualquier fallo o problema también debe ser detectado y remediado. Finalmente, la fase de Optimización se utiliza para reemplazar la resolución reactiva de problemas con un enfoque más proactivo para minimizar futuros problemas e interrupciones.
Cisco también, puede utilizar un proceso llamado PBM el significado es Plan-Build-Manage, el concepto es muy parecido a PPDIOO pero en lugar de usar 6 fases, solo se utilizan tres.
Evaluando los requerimientos del usuario
El mejor enfoque es comenzar reuniéndose y entrevistando al cliente. Reunir información sobre el alcance del proyecto ¿El objetivo es construir una nueva red o actualizar o expandir una existente? Averiguar si el proyecto debe abordar algún problema inalámbrico existente o apoyar a un número creciente de usuarios.
Obtener más información sobre la comunidad de usuarios y anotar los tipos de usuarios y sus funciones laborales generales. ¿Qué áreas frecuentan? ¿Qué dispositivos inalámbricos usan? ¿Qué aplicaciones son críticas para las funciones de los usuarios? Las respuestas a estas preguntas generales llevarán a una recopilación de información más detallada, explicada en las siguientes secciones.
Asegurase de pedir al cliente loss planos de cada edificio y área de piso donde se necesitará cobertura inalámbrica. Las versiones electrónicas de los planos serán invaluables mientras realiza estudios de sitio. Las versiones impresas serán útiles cuando marque ubicaciones de AP, necesite medir distancias, verificar materiales de construcción y anotar cosas notables para recordar sobre los sitios.
Evaluando los Requerimientos del cliente inalámbrico
Observa que la cobertura se basa en el número de «clientes», como si todos los clientes inalámbricos fueran idénticos en conjuntos de características y funciones. Esto generalmente no es el caso. Un sitio corporativo típico puede tener muchos tipos y modelos diferentes de dispositivos cliente inalámbricos. Sin embargo, cada tipo y modelo de dispositivo puede tener capacidades y especificaciones muy diferentes. Por esta razón, un diseño inalámbrico efectivo también debe abordar los requisitos de los dispositivos cliente.
Cuando te reúnas con un cliente para comenzar un diseño inalámbrico, recopila información sobre todos los dispositivos inalámbricos utilizados. Averigua el tipo de dispositivo (portátil, teléfono, etiqueta RFID, etc.), el fabricante y el número de modelo. Y luego recopilar una lista de especificaciones técnicas.
Las especificaciones, que a menudo se pueden encontrar en una hoja de datos del producto (Datasheet) . La información que recopile servirá para dos propósitos
- Puede verificar que su diseño y configuración inalámbricos admitirán cada tipo de dispositivo en uso.
- También puede identificar el menos capaz de los dispositivos admitidos, lo que definirá algunos requisitos mínimos de diseño.
Examinando las Capacidades 802.11 del Cliente
Los dispositivos inalámbricos también pueden diferir según sus capacidades de RF. Por ejemplo, el nivel de potencia de transmisión de un dispositivo puede ser muy diferente al de otro dispositivo. Esta variación suele deberse al factor de forma involucrado. Si un dispositivo es relativamente pequeño, como un teléfono inalámbrico o un comunicador de voz, su batería también será pequeña. El dispositivo puede limitar su potencia de transmisión a un nivel más bajo para poder conservar la energía de su batería durante todo el día.
La potencia de transmisión máxima es una especificación importante para examinar, ya que define el área de cobertura de RF que se extiende desde el dispositivo hacia los AP. Idealmente, los niveles de potencia de transmisión del dispositivo y del AP deberían ser iguales o simétricos para que las señales puedan viajar y ser recibidas en ambas direcciones. Pero la realidad es muy diferente. El tamaño y la forma del cliente inalámbrico puede influir en a ubicación de la antena.

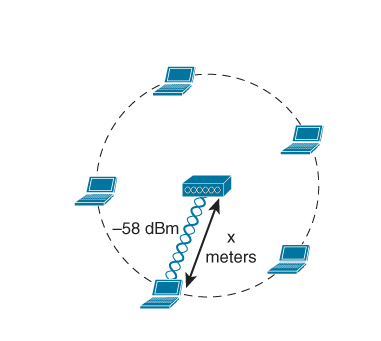

A medida que se avance en el proceso de diseño inalámbrico, necesitarás elegir el nivel de señal mínimo que define la extensión de las celdas de los AP. Cuando un dispositivo cliente se encuentra cerca del borde de una celda de un AP, debe ser capaz de recibir la señal del AP a un nivel que esté por encima del umbral que su receptor requiere para interpretar la señal. Ese umbral se conoce como sensibilidad del receptor (receiver sensibility).
Examinando La Densidad de clientes.
La densidad de clientes es esencialmente el número de dispositivos por AP. Un buen diseño inalámbrico debería proporcionar cobertura de RF donde sea necesaria. También debería considerar la densidad de clientes para poder soportar la capacidad deseada a través de cada AP. En otras palabras, el diseño debería proporcionar un número adecuado de APs de manera que la población de usuarios esté distribuida entre los APs, brindando más capacidad a cada uno.
Eligiendo los tipos de APs
A medida que trabajes en un diseño inalámbrico, tu tarea principal será decidir cuántos APs serán necesarios y la ubicación física de cada uno de ellos. En lugares interiores, los APs generalmente se montarán en techos o en lo alto de las paredes. Al seleccionar una ubicación para cada AP, también necesitarás elegir un modelo de AP. Cisco ofrece varios modelos de distintos niveles, agrupados según la robustez del conjunto de características. Más importante aún, los AP se fabrican en dos estilos para admitir antenas integradas internas o antenas externas.
Los modelos de AP con antenas internas normalmente tienen antenas omnidireccionales que cubren el área circundante. Puedes montar estos APs en techos para cubrir el área del suelo. Si deseas proporcionar cobertura en una dirección específica o en un área más focalizada, es posible que necesites seleccionar un modelo de AP que tenga conectores para una antena externa. Una antena externa también puede ser útil cuando el AP debe montarse a cierta distancia de sus antena.
Evaluando los Requerimientos de seguridad
Durante el proceso de diseño es importante consultar las siguientes premisas:
- ¿Cómo asegurarás el acceso a la red inalámbrica?
- ¿Cómo asegurarás los datos que viajan a través de una LAN inalámbrica?
- ¿Necesitarás proteger a los usuarios inalámbricos unos de otros?
- ¿Cómo protegerás a los usuarios del resto de la red?
Asegurar el acceso a la red implica utilizar un método de autenticación a los clientes que tratan de unirse a la red wireless. También es viable utilizar algún método AAA.
Asegurar los datos que viajan por la red implica alguna clase de cifrado e integridad de los datos para poder protegerlos de «oyentes no autorizados» y de la alteración de los datos.
Normalmente, el tráfico de un usuario inalámbrico a otro debe pasar a través de un AP. Por defecto, los controladores de LAN inalámbrica (WLC) de Cisco permiten que el tráfico pase entre usuarios en una WLAN de manera peer-to-peer. Puedes habilitar el bloqueo peer-to-peer si el cliente requiere protección entre usuarios inalámbricos en la WLAN
Proteger a los usuarios inalámbricos de los usuarios no inalámbricos implica un sistema de protección contra intrusiones inalámbricas (WIPS).
Tipos de Deployments
Modelo de Implementación de Datos
Para soportar el tráfico de datos genérico, un diseño inalámbrico básico que solo cconsidere la cobertura puede ser suficiente para mantener satisfechos a la mayoría de los usuarios. Para una cobertura básica de RF, los AP pueden tener tamaños de celda relativamente grandes o áreas de cobertura. Esto se traduce en un «modelo de implementación de datos» de AP con un número menor de AP cubriendo un área.
El factor principal en una implementación de datos es el data rate mínimo admitida por cada AP. Las tasas de datos más bajas pueden ser utilizadas con éxito a mayores distancias del AP porque se utilizan métodos de modulación y codificación más simples para transportar los datos sobre el aire.
Estas señales son mucho más sencillas de interpretar incluso crono la presencia de ruido. Higher data rates utiliza métodos mas complejos y por consecuencia son más sensibles al ruido e interferencia.

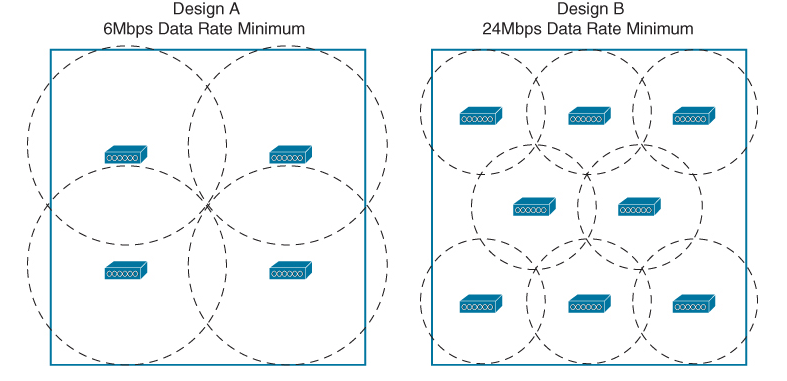

La Figura ilustra el modelo de implementación de datos en dos escenarios. En el Diseño A, una tasa de datos baja de 6 Mbps es aceptable, mientras que en el Diseño B se eleva la tasa a un mínimo de 24 Mbps. Observa que los tamaños de celda de los AP son considerablemente más grandes en el Diseño A que en el Diseño B.
Esto significa que solo cuatro AP pueden cubrir el área en el Diseño A. Para cubrir la misma área en el Diseño B, se requieren ocho AP. Con el enfoque en la cobertura de RF, una tasa de datos mínima baja se traduce en un menor número de AP requeridos. A medida que se eleva la tasa de datos mínima, se necesitan más AP.
Modelo de implementación de Voz/Video
Las aplicaciones en tiempo real requieren una consideración especial al diseñar, configurar y operar una red inalámbrica. Los siguientes efectos deben minimizarse para que las sesiones de voz y video puedan escucharse y verse de manera consistente, sin interrupciones o corrupción:
- Latencia: La cantidad de tiempo requerida para entregar un paquete o trama desde un transmisor hasta un receptor.
- Jitter: La variación de la latencia de extremo a extremo experimentada a medida que llegan paquetes consecutivos a un receptor.
- Pérdida de paquetes: El porcentaje de paquetes enviados que no llegan al receptor.
Modelo de Implementación de Localización
A veces se necesitan servicios de localización en tiempo real (RTLS) para determinar automáticamente la ubicación física de dispositivos inalámbricos. RTLS se puede utilizar para rastrear activos como equipos de atención médica, para rastrear dispositivos no autorizados que puedan estar causando problemas en la red, para localizar fuentes de interferencia inalámbrica y para rastrear las ubicaciones de clientes inalámbricos dentro de un edificio o campus
Un dispositivo se localiza midiendo su RSSI desde varios AP que pueden recibir su señal, luego utilizando la técnica de multilateración para calcular su ubicación física en relación con los AP receptores. Con dispositivos 802.11, los AP pueden recibir fácilmente tramas transmitidas por un dispositivo y transmitir la información de la señal a una aplicación que realiza los cálculos de ubicación. Si se utiliza un único AP para determinar la ubicación de un dispositivo, como se muestra en la parte izquierda de la figura la distancia desde el AP hasta el dispositivo puede estimarse por el RSSI y la atenuación de la pérdida de trayectoria de espacio libre. Sin embargo, el dispositivo podría estar ubicado en cualquier lugar a lo largo de un círculo que rodea a e AP.
Si se agregan más APs para el calculo del posicionamiento, el número de posibles ubicaciones puede ser considerablemente reducido. Idealmente, un diseño inalámbrico debería tener suficientes AP distribuidos en toda el área cubierta de manera que una señal desde cualquier ubicación de dispositivo pueda ser recibida por al menos tres AP.
Si un objeto no tiene capacidad 802.11, se puede adjuntar un pequeño TAG RFDI a él. El Tag transmite periódicamente un Probe Request Frame para anunciarse a cualquier AP que esté escuchando, lo que permite calcular su ubicación. Por lo general, las etiquetas RFID transmiten a la tasa de datos mínima obligatoria para que sus señales puedan llegar al mayor número posible de AP. Dependiendo de sus capacidades, algunas etiquetas pueden enviar una carga útil de información a servidores locales para transmitir datos sobre sensores integrados, el estado de botones de pulsación, etc
RTLS no impone ningún requisito propio de latencia, jitter o pérdida de paquetes y tiene requisitos de ancho de banda muy bajos, lo que podría ser notablemente diferente de los requisitos necesarios para admitir aplicaciones de voz en tiempo rea
