Requerimientos físicos

PoE and PoE+

Los equipos denominados como Power Sourcing Equipment (PSE) son los dispositivos que cuentan con PoE, por ejemplo, switches o power injectors. Por otra parte los equipos denominados como Powered Devices son los dispositivos como APs, teléfonos, video cámaras, etc.

La entrega de energía a través de cables trenzados Ethernet se basa en el estándar IEEE 802.3af (2003) y proporciona hasta 15.4 W de energía por puerto, sin embargo, debido a la disipación de energía en el cable, solo 12.95 W de esta energía están disponibles para el Powered Device.

Después de la introducción inicial de PoE en 2003, los dispositivos pronto comenzaron a demandar más energía de la que el estándar 802.3af podía proporcionar. Así, en 2009, se estandarizó el IEEE 802.3at, conocido como PoE Plus (PoE+). PoE+ proporciona hasta 30 W de energía de CC por puerto, asegurando 25.5 W de energía para un PD debido a la disipación de energía.

En ambos casos, PoE entrega energía a través de dos de los cuatro pares trenzados del cableado de Clase D/Categoría 5e o superior.

UPOE and UPOE+

Para satisfacer esta demanda, Cisco ha desarrollado capacidades extendidas de PoE, incluyendo Universal PoE (UPOE), capaz de entregar 60 W por puerto, y Universal PoE Plus (UPOE+), capaz de entregar hasta 90 W por puerto. Cabe destacar que, mientras que PoE y PoE+ han sido estandarizados por el IEEE, UPOE y UPOE+ son propiedad de Cisco. En 2018, el IEEE definió el estándar 802.3bt para entregar hasta 90 W (a veces referido como PoE++).

802.3bt, UPOE y UPOE+ utilizan el mismo estándar de cableado que PoE/PoE+; sin embargo, en lugar de suministrar energía a través de solo dos de los pares trenzados, ellos utilizan los cuatros pares

	PoE	PoE+	UPOE	UPOE+	PoE++ (bt)
Cableado	Cat5e	Cat5e	Cat5e	Cat6a	Cat6a
IEEE Standar	IEEE 802.3af	IEEE 802.3 at	Cisco Propietary	Cisco Propietary	IEEE 802.3 bt
Maximum Power Por Puerto	15.4 W	30 W	60 W	90 W	100 W
Maximum power por equipo	12.95 W	25.5 W	51 W	71 W	71 W
Twisted Pairs	2	2	4	4	4
Distancia	<100 metros	<100 metros	<100 metros	<100 metros	<100 metros

Cisco ofrece power inyctors en dos formatos. La primera variante admite cables de cobre Categoría 5e o mejor tanto en la entrada como en la salida. El segundo caso es con fibra óptica. El uso de fibra monomodo permite colocar el inyector de energía hasta a 2 kilómetros del switch, lo que lo convierte en una opción práctica para lugares donde el punto de acceso está muy lejos, como grandes fábricas, almacenes y otros lugares con armarios de cableado dispersos.

MultiGigabit

Con el aumento de las velocidades de rendimiento de 802.11ac Wave 2 (Wi-Fi 5) y más recientemente 802.11ax (Wi-Fi 6), el rendimiento teórico máximo inalámbrico de un punto de acceso está superando con creces la capacidad de 1Gbps del acceso Ethernet tradicional, lo que potencialmente convierte el único enlace cableado entre el AP y el switch en un punto de estrangulamiento.

Para resolver este problema, Cisco ha liderado el desarrollo de la tecnología MultiGigabit (mGig) que ofrece velocidades de 2.5Gbps, 5Gbps o 10Gbps en cables existentes.

Las principales características de mGig son las siguientes:

• Velocidades variables: La tecnología mGig de Cisco soporta la autonegociación de múltiples velocidades en los puertos de los switches (100Mbps, 1Gbps, 2.5Gbps y 5Gbps en cable Cat 5e, y hasta 10Gbps en cableado Cat 6a).
• Tipos de cables flexibles: mGig soporta una amplia gama de tipos de cables, incluidos Cat 5e, Cat 6 y Cat 6a o superior.
• Energía PoE: La tecnología soporta PoE, PoE+ y UPOE (hasta 60W) para todas las velocidades y tipos de cables compatibles, proporcionando a los puntos de acceso energía adicional para características avanzadas, como hiperlocalización y modularidad

Los puntos de acceso de las series Cisco 3800 y 4800 (802.11ac Wave 2) y los APs de la serie Cisco Catalyst 9100 (Wi-Fi 6/6E, 802.11ax) soportan la tecnología Cisco mGig a velocidades de 2.5Gbps y 5Gbps.

Cableado	1G	2.5G	5G	10G
Cat5e	Yes	Yes	Yes	No
Cat 6	yes	Yes	Yes	Yes up 55 m
Cat6a	Yes	Yes	Yes	Yes

Montaje de Acces Point

Esta sección discute las tres opciones más comunes para montar los puntos de acceso Cisco:

• Montaje en techo y pared
• Montaje debajo de las baldosas del techo
• Montaje sobre las baldosas del techo

Montaje en pared y techo

Cuando necesitamos montar un AP en vertical u horizontal podemos utilizar alguna de las dos siguientes opciones:

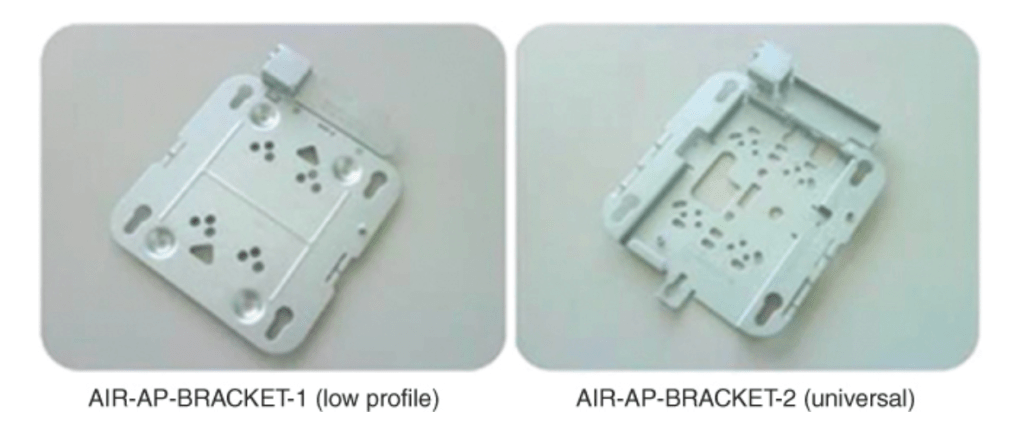

AIR-AP-BRACKET-1: Esta opción de montaje presenta un perfil bajo, lo que la convierte en una opción popular para los techos.

AIR-AP-BRACKET-2: Este es un soporte de montaje universal que se utiliza a menudo si el AP se montará en la pared o se colocará dentro de un NEMA (Asociación Nacional de Fabricantes Eléctricos).

En la mayoría de los casos, se recomienda evitar montar puntos de acceso con antenas internas en la pared, ya que la orientación de las antenas de estos puntos de acceso está diseñada de manera óptima para montarse en el techo, proporcionando cobertura de RF en un patrón de 360 grados hacia el espacio debajo del piso. Si el punto de acceso se monta en la pared, se recomienda usar un montaje en ángulo recto (donde el punto de acceso aún esté orientado hacia abajo) o antenas externas que proyecten la energía de RF en el espacio como se espera. Por esta razón, generalmente se recomienda montar los puntos de acceso en interiores en el techo en lugar de en una pared.

Montaje de puntos de acceso debajo de un techo suspendido

Para facilitar el montaje de los APs debajo de un techo suspendido, hay disponibles soportes de montaje especializados que se enganchan en el riel de un techo de barra en T.»

Montaje de puntos de acceso por encima de las placas del techo

Montar por encima de las placas del techo también puede ser preferido por razones estéticas, o puede hacerse como una forma de reducir el robo en áreas vulnerable

Requerimientos Lógicos de infraestructura

CAPWAP Flow

CAPWAP es un protocolo lógico de conexión de red entre los puntos de acceso y un controlador LAN inalámbrico.

Las sesiones de CAPWAP se establecen entre la dirección IP del AP (obtenida a través de DHCP) y la interfaz de gestión del controlador. Los controladores basados en IOS XE tienen una sola dirección IP que se utiliza para todos los fines. En las versiones anteriores de AireOS, la sesión CAPWAP terminaba en la interfaz de ap-manager; sin embargo, esto se ha cambiado a la interfaz de gestión en las versiones más recientes de AireOS.

Ya sea en modo Local o FlexConnect, las sesiones CAPWAP entre el controlador y el AP se utilizan para gestionar el comportamiento del AP. Cuando está en modo local, CAPWAP se utiliza adicionalmente para encapsular y hacer un túnel todo el tráfico del cliente inalámbrico para que el controlador pueda procesarlo de forma centralizada. Las sesiones de CAPWAP utilizan UDP tanto para los canales de control como para los de datos, de la siguiente manera:

• CAPWAP Control Channel: UDP port 5246.

• CAPWAP Data Channel: UDP por 5247.

Con 802.11ac Wave 2, el rendimiento teórico máximo de un solo punto de acceso es de 1,3 Gbps. 802.11ax (Wi-Fi 6/6E) ofrece velocidades aún mayores, con un rendimiento teórico superior a 10 Gbps desde un solo punto de acceso.

Se debe realizar un análisis completo en varios lugares de la red para determinar si se pueden satisfacer las demandas de rendimiento de la red inalámbrica. Esto incluye los siguientes aspectos de diseño:

• La conexión física entre el punto de acceso y el conmutador de acceso (evalúe si se requiere mGig).
• Una estimación de la sobresuscripción del enlace uplink del witch de acceso a la red.
• Capacidad de la red backbone de la red central.
• Velocidades de conexión WAN si los controladores están centralizados y los puntos de acceso están en modo local
• Velocidades de acceso a la red al WLC
• Capacidades de rendimiento del controlador
